BL220W - Fensterkontaktschalter Einbauversion für Kochfeldabzüge, Empfänger + Fenstersender, DIBt
- Artikel-Nr.: 750128
- Typ: Fensterkontaktschalter
- Original Bez.: BL220W

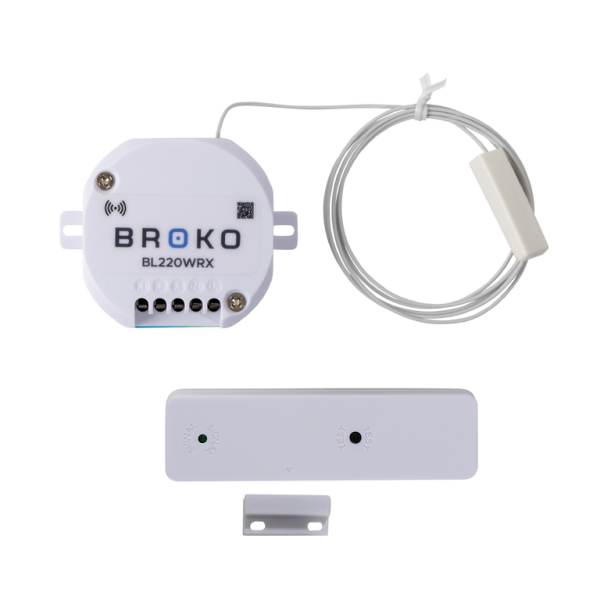

Der BROKO BL220W ist der Funk-Fensterkontaktschalter in der Einbauversion für Kochfeldabzüge, Muldenlüfter und Dunstabzugshauben mit Festanschluss. Das Set besteht aus dem Funk-Empfänger BL220WRX weiß, der im Abluftgerät verdrahtet wird, und dem Fenstersender BL220FTX mit Magnetkontakt.
Der BL220W ist der Nachfolger des nicht mehr lieferbaren Sets BL220Fi.
Funktionsprinzip
Der Funksender mit Magnetkontakt überwacht die Stellung des Fensterflügels. Ist das Fenster geöffnet oder gekippt, sendet er etwa alle 10 Sekunden ein Freischaltsignal und das Abluftgerät kann laufen. Wird das Fenster geschlossen, bleiben die Signale aus und der Empfänger schaltet das Abluftgerät nach ca. 30 Sekunden Nachlaufzeit ab. So ist der gleichzeitige Betrieb mit einer raumluftabhängigen Feuerstätte nur bei gesichertem Druckausgleich möglich, wie es die Feuerungsverordnung fordert.
Ausstattungsmerkmale
- Empfänger mit potentialfreien Kontakten: Schließer K1/K2 (NO) und Öffner K2/K3 (NC), schaltet die Phase des Lüftermotors
- Außenantenne, Montage des Empfängers auch hinter Metallverkleidungen möglich
- Funkübertragung mit 868 MHz
- Testfunktion und LED-Anzeige zur Funktionsprüfung
- Batterielaufzeit des Senders ca. 3 Jahre (2x AAA)
- Erweiterbar mit Funk-Temperatursensor BL220TEMP und Differenzdruckwächter BL220DDa / BL220DDu
- DIBt zugelassen (Z-85.2-5)
Technische Daten
Funk-Empfänger BL220WRX
| Stromversorgung | 230 V AC / 50 Hz |
| Leistungsaufnahme | ca. 3 W (Standby < 1 W) |
| Schaltleistung | 230 V AC, 6,3 A, 1449 W, einpolig |
| Kontakte | K1/K2 Schließer (NO), K2/K3 Öffner (NC), potentialfrei |
| Abmessungen (L x B x H) | 52 x 52 x 25 mm |
| Gewicht | ca. 60 g |
| Schutzart | IP 20 |
| Gehäuse | ABS |
Fenstersender BL220FTX
| Stromversorgung | 3 V, 2x AAA |
| Funkfrequenz / Sendeleistung | 868 MHz / 1,7 mW |
| Magnet | 23 x 19 x 6 mm |
Lieferumfang
- 1x Funk-Empfänger BL220WRX weiß mit Außenantenne
- 1x Fenstersender BL220FTX
- 1x Magnet
- Batterien
- Formteile und Schrauben
- 1x Schraubendreher
- 1x Montage- und Bedienungsanleitung
Funk-Temperatursensor und Druckwächter sind optional bestellbar, siehe oben unter Zubehör.
Hinweis: Der elektrische Anschluss darf nur durch eine autorisierte Elektrofachkraft erfolgen.
