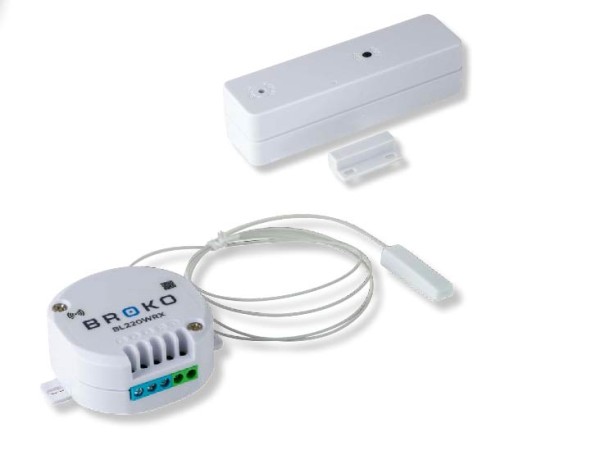

Set BL220W + BL220T

BL220WT – Set aus Fensterkontaktschalter BL220W und Funk-Temperatursensor BL220TEMP

Das Set BL220WT kombiniert den Fensterkontaktschalter BL220W mit dem Funk-Temperatursensor BL220TEMP zu einer komfortablen Sicherheitslösung für Kochfeldabzüge, Muldenlüfter und Inselhauben mit Festanschluss in Verbindung mit einer raumluftabhängigen Feuerstätte.

Während der BL220W die Dunstabzugshaube zuverlässig über die Fensterstellung absichert, erweitert der BL220TEMP das System um eine besonders komfortable Funktion: Solange die gemessene Temperatur im Rauchrohr unter 40 °C liegt, kann die Dunstabzugshaube genutzt werden, ohne dass das Fenster geöffnet werden muss. Erst wenn die Temperatur im Rauchrohr über 40 °C steigt, werden keine Freischaltsignale mehr vom Temperatursensor gesendet und die Freigabe erfolgt wieder über den Fenstersender.

Das Ergebnis: mehr Sicherheit, mehr Komfort und weniger Energieverlust. Denn das Fenster muss nur dann geöffnet werden, wenn es tatsächlich notwendig ist.

Ihre Vorteile im Überblick

• Komplettset aus BL220W und BL220TEMP
• Ideal für Kochfeldabzüge, Muldenlüfter und Inselhauben mit Festanschluss
• Mehr Komfort durch automatische Freigabe bei unter 40 °C Rauchrohrtemperatur
• Kein unnötig geöffnetes Fenster bei nicht beheizter Feuerstätte
• Hilft, Wärmeverluste zu reduzieren und Energie zu sparen
• BL220W mit 6,3 A / 1.449 W Schaltleistung
• Zwei Schaltkontakte: Schließer (NO) und Öffner (NC)
• Kompakte Bauform des BL220W: 52 x 52 x 25 mm
• Für den Einbau in Ø 60 mm Schalter- und Hohlwanddosen
• Modulares System mit 868 MHz Funkfrequenz
• Optimal zum Nachrüsten bestehender Systeme
• Einfache Montage, Montagematerial für den Temperatursensor enthalten

Funktionsweise

Die Dunstabzugshaube kann Freischaltsignale sowohl vom Fensterkontaktschalter als auch vom Temperatursensor empfangen und auswerten.

Ist die Feuerstätte nicht in Betrieb und die Temperatur im Rauchrohr liegt unter 40 °C, sendet der BL220TEMP die Freigabe. Die Dunstabzugshaube kann dann betrieben werden, ohne dass das Fenster geöffnet werden muss.

Steigt die Temperatur im Rauchrohr über 40 °C, beendet der BL220TEMP das Senden der Freischaltsignale. In diesem Fall ist die Nutzung der Dunstabzugshaube wieder nur bei geöffnetem Fenster möglich, sodass der Fenstersender die Freigabe übernimmt.

Einsatzbereich

Das Set eignet sich als Sicherheitseinrichtung für raumluftabhängige Feuerstätten in Verbindung mit einer Entlüftungsanlage, insbesondere für:

• handbeschickte Feuerstätten nach DIN EN 12815
• Kamineinsätze nach DIN EN 13229
• Raumheizer für feste Brennstoffe nach DIN EN 13240

Voraussetzung ist, dass sowohl die Verbrennungsluftversorgung als auch die betriebs- und brandsichere Abführung der Abgase der gleichzeitig betriebenen Feuerstätte unabhängig von der Fensterstellung sichergestellt ist und der vom Hersteller empfohlene Brennstoff verwendet wird.

Technische Daten

Wichtige Hinweise

• Bitte bei Ersatzbestellungen unbedingt auf die Funkfrequenz 868 MHz des Bestandssystems achten.
• Ältere 2,4-GHz-Versionen sind mit diesem Bauteil nicht kompatibel.
• Die Installation des BL220TEMP ist entsprechend der Herstellerangaben und in Abstimmung mit dem zuständigen Bezirksschornsteinfegermeister (BSM) vorzunehmen.
• Der Temperaturfühler ist so zu montieren, dass eine homogene Umströmung möglich ist.
• Der Installationspunkt darf maximal 1,5 m vom Abgasstutzen entfernt sein.
• Der Sender des Temperatursensors darf nicht hinter einer Verkleidung montiert werden, die die Funksignale abschirmt.

Zulassungen: CE, TÜV SÜD, DIBt
