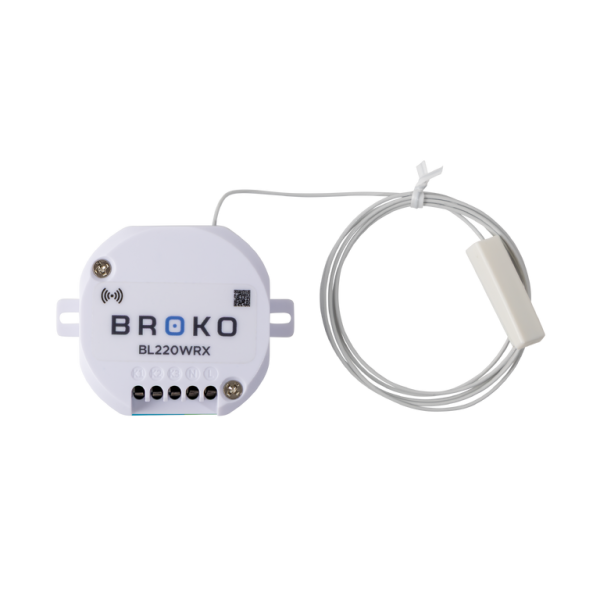

BL220WRX weiß - Funk-Empfänger für Kochfeldabzüge, Klemmversion, 1 m Antenne, NO & NC, DIBt
- Artikel-Nr.: 750470
- Typ: Fensterkontaktschalter
- Original Bez.: BL220WRX weiß
Der BROKO BL220WRX weiß ist der Funk-Empfänger der aktuellen BL220-Generation für Kochfeldabzüge, Muldenlüfter und Dunstabzugshauben mit Festanschluss. Er wird direkt im Abluftgerät verdrahtet und schaltet über potentialfreie Kontakte den Lüftermotor. Dank der 1 m langen Außenantenne funktioniert er auch hinter Metallverkleidungen.
Der BL220WRX weiß ersetzt laut Hersteller den nicht mehr lieferbaren Einbau-Empfänger BL220FiRX für Küchenabzüge.
Funktionsprinzip
Der Empfänger gibt das Abluftgerät nur frei, solange er Freischaltsignale eines Senders empfängt. Fensterkontakt, Temperatursensor oder Differenzdruckwächter senden etwa alle 10 Sekunden ein Freischaltsignal. Bleibt dieses aus (z. B. weil das Fenster geschlossen wurde), wird das Abluftgerät nach ca. 30 Sekunden Nachlaufzeit abgeschaltet. So wird verhindert, dass beim gleichzeitigen Betrieb mit einer raumluftabhängigen Feuerstätte ein gefährlicher Unterdruck entsteht, wie es die Feuerungsverordnung fordert.
Ausstattungsmerkmale
- Potentialfreie Kontakte: Schließer K1/K2 (NO) und Öffner K2/K3 (NC)
- Schaltet die Phase des Lüftermotors, dadurch flexibel an Kochfeldabzüge und Hauben anschließbar
- Außenantenne 1 m, Montage auch hinter Metallverkleidungen möglich
- Funkübertragung mit 868 MHz
- Kompaktes Gehäuse 52 x 52 x 25 mm
- Kombinierbar mit Fenstersender BL220FTX, Funk-Temperatursensor BL220TEMP und Differenzdruckwächter BL220DDa / BL220DDu
- DIBt zugelassen (Z-85.2-5)
Technische Daten
| Stromversorgung | 230 V AC / 50 Hz |
| Leistungsaufnahme | ca. 3 W (Standby < 1 W) |
| Schaltleistung | 230 V AC, 6,3 A, 1449 W, einpolig |
| Kontakte | K1/K2 Schließer (NO), K2/K3 Öffner (NC), potentialfrei |
| Funkfrequenz | 868 MHz |
| Antenne | Außenantenne, 1 m |
| Abmessungen (L x B x H) | 52 x 52 x 25 mm |
| Gewicht | ca. 60 g |
| Schutzart | IP 20 |
| Gehäuse | ABS |
| Zulassung | DIBt Z-85.2-5 |
Fenstersender, Temperatursensor und Druckwächter sind nicht im Lieferumfang enthalten und optional bestellbar, siehe oben unter Zubehör.
Hinweis: Der elektrische Anschluss darf nur durch eine autorisierte Elektrofachkraft erfolgen.
