BL220ERX - Funk-Empfänger für KWL, Aufputz Klemmversion, 16 A, NO & NC, DIBt

Der BROKO BL220ERX ist der Funk-Empfänger für zentrale Lüftungsanlagen (KWL) und andere Abluftanlagen mit hoher Leistung. Er wird als Aufputz-Klemmversion z. B. auf dem Dachboden neben dem Lüftungsgerät oder direkt im Lüftungsgerät montiert. Mit einer Schaltleistung von 16 A / 3680 W schaltet er auch leistungsstarke Anlagen ohne zusätzliches Schütz.

Funktionsprinzip

Der Empfänger gibt das Abluftgerät nur frei, solange er Freischaltsignale eines Senders empfängt. Fensterkontakt, Temperatursensor oder Differenzdruckwächter senden etwa alle 10 Sekunden ein Freischaltsignal. Bleibt dieses aus (z. B. weil das Fenster geschlossen wurde), wird das Abluftgerät nach ca. 30 Sekunden Nachlaufzeit abgeschaltet. So wird verhindert, dass beim gleichzeitigen Betrieb mit einer raumluftabhängigen Feuerstätte ein gefährlicher Unterdruck entsteht, wie es die Feuerungsverordnung fordert.

Ausstattungsmerkmale

• Aufputzmontage mit Klemmanschluss, z. B. am oder im Lüftungsgerät (Mindestabstand 100 mm beachten)
• Potentialfreier Schließer K1/K2 (NO), alternativ potentialfreier Öffner X1/X2 (NC)
• Knickantenne und Außenantenne mit vormontiertem Antennenkabel für hohe Reichweite, auch durch Beton- und Ziegelwände
• Kombinierbar mit Funk-Temperatursensor BL220TEMP und Differenzdruckwächter BL220DDa / BL220DDu
• Mehrere Empfänger kombinierbar, z. B. zur Steuerung weiterer Abluftgeräte
• DIBt zugelassen (Z-85.2-5)

Technische Daten

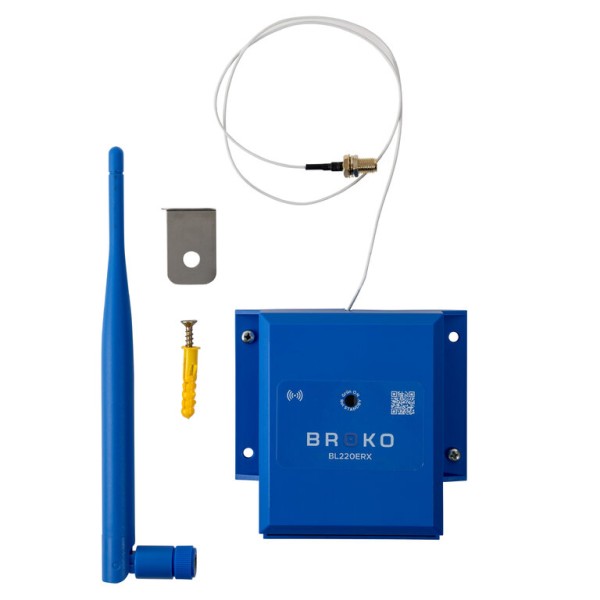

Lieferumfang

• 1x Funk-Empfänger BL220ERX mit vormontiertem Antennenkabel
• 1x Außenantenne
• 1x Knickantenne
• 1x Wandmontageset
• 1x Montage- und Bedienungsanleitung

Fenstersender, Temperatursensor und Druckwächter sind nicht im Lieferumfang enthalten und optional bestellbar, siehe oben unter Zubehör.

Hinweis: Der elektrische Anschluss darf nur durch eine autorisierte Elektrofachkraft erfolgen.
