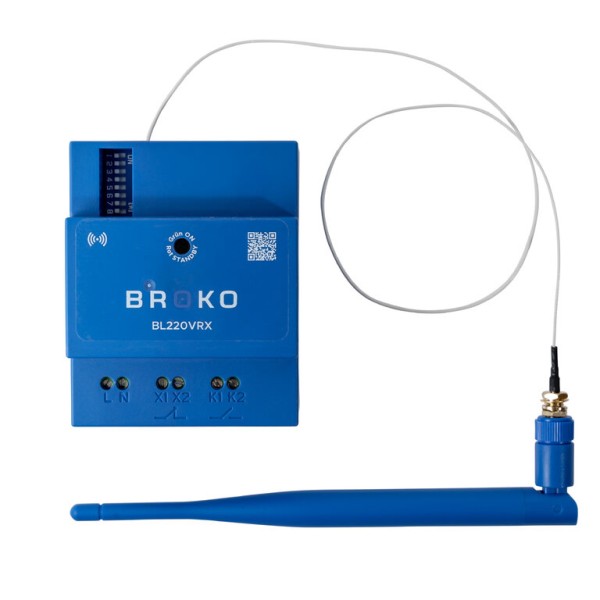

BL220VRX - Funk-Empfänger für KWL, Hutschiene, 16 A, NO & NC, DIBt

Der BROKO BL220VRX ist der Funk-Empfänger für zentrale Lüftungsanlagen (KWL) und andere Abluftanlagen mit hoher Leistung. Er wird platzsparend auf der Hutschiene im Verteiler bzw. in der Unterverteilung montiert. Mit einer Schaltleistung von 16 A / 3680 W schaltet er auch leistungsstarke Anlagen ohne zusätzliches Schütz.

Funktionsprinzip

Der Empfänger gibt das Abluftgerät nur frei, solange er Freischaltsignale eines Senders empfängt. Fensterkontakt, Temperatursensor oder Differenzdruckwächter senden etwa alle 10 Sekunden ein Freischaltsignal. Bleibt dieses aus (z. B. weil das Fenster geschlossen wurde), wird das Abluftgerät nach ca. 30 Sekunden Nachlaufzeit abgeschaltet. So wird verhindert, dass beim gleichzeitigen Betrieb mit einer raumluftabhängigen Feuerstätte ein gefährlicher Unterdruck entsteht, wie es die Feuerungsverordnung fordert.

Ausstattungsmerkmale

• Montage auf Hutschiene im Verteiler (Mindestabstand 100 mm beachten)
• Potentialfreier Schließer K1/K2 (NO), alternativ potentialfreier Öffner X1/X2 (NC)
• Knickantenne und Außenantenne mit vormontiertem Antennenkabel für hohe Reichweite, auch durch Beton- und Ziegelwände
• Kombinierbar mit Funk-Temperatursensor BL220TEMP und Differenzdruckwächter BL220DDa / BL220DDu
• Mehrere Empfänger kombinierbar, z. B. zur Steuerung weiterer Abluftgeräte
• DIBt zugelassen (Z-85.2-5)

Technische Daten

Lieferumfang

• 1x Funk-Empfänger BL220VRX mit vormontiertem Antennenkabel
• 1x Außenantenne
• 1x Knickantenne
• 1x Wandmontageset
• 1x Montage- und Bedienungsanleitung

Fenstersender, Temperatursensor und Druckwächter sind nicht im Lieferumfang enthalten und optional bestellbar, siehe oben unter Zubehör.

Hinweis: Der elektrische Anschluss darf nur durch eine autorisierte Elektrofachkraft erfolgen.

Downloads

• Montage- und Bedienungsanleitung BL220VRX (PDF)
• DIBt Zulassung Z-85.2-5 Baureihe BL220 (PDF)
