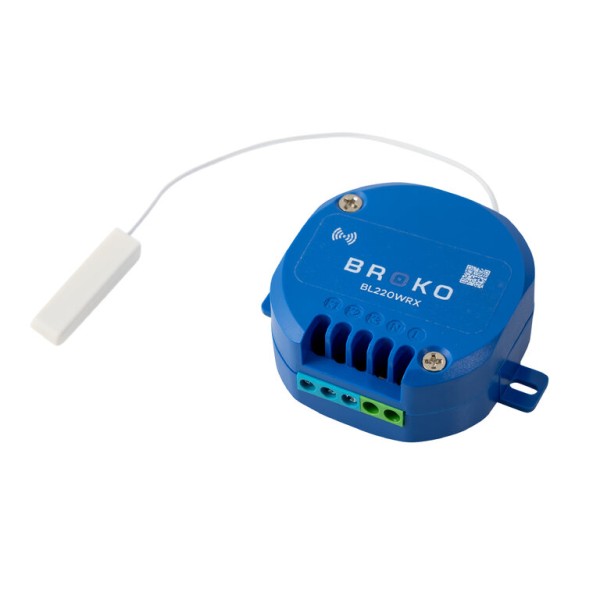

BL220WRX blau - Funk-Empfänger Unterputz 68 mm Dose für dezentrale KWL, 6,3 A, NO & NC, DIBt

Der BROKO BL220WRX blau ist der Funk-Empfänger für dezentrale Lüftungsanlagen wie Wandlüfter, Bad- und WC-Lüfter. Das kompakte Gerät passt in eine handelsübliche 68 mm Unterputzdose, z. B. hinter einer Steckdose, und wird dort unsichtbar verdrahtet.

Funktionsprinzip

Der Empfänger gibt das Abluftgerät nur frei, solange er Freischaltsignale eines Senders empfängt. Fensterkontakt, Temperatursensor oder Differenzdruckwächter senden etwa alle 10 Sekunden ein Freischaltsignal. Bleibt dieses aus (z. B. weil das Fenster geschlossen wurde), wird das Abluftgerät nach ca. 30 Sekunden Nachlaufzeit abgeschaltet. So wird verhindert, dass beim gleichzeitigen Betrieb mit einer raumluftabhängigen Feuerstätte ein gefährlicher Unterdruck entsteht, wie es die Feuerungsverordnung fordert.

Ausstattungsmerkmale

• Unterputzmontage in 68 mm Schalter- bzw. Hohlwanddose
• Potentialfreie Kontakte: Schließer K1/K2 (NO) und Öffner K2/K3 (NC)
• Außenantenne 15 cm (mit Abstand zu Metall befestigen)
• Kombinierbar mit Funk-Temperatursensor BL220TEMP, Differenzdruckwächter BL220DDa / BL220DDu und Fensterkontakt
• DIBt zugelassen (Z-85.2-5)

Technische Daten

Lieferumfang

• 1x Funk-Empfänger BL220WRX blau
• 1x Außenantenne 15 cm
• 1x Schraubendreher
• 1x Montage- und Bedienungsanleitung

Fenstersender, Temperatursensor und Druckwächter sind nicht im Lieferumfang enthalten und optional bestellbar, siehe oben unter Zubehör.

Hinweis: Der elektrische Anschluss darf nur durch eine autorisierte Elektrofachkraft erfolgen.

Downloads

• Montage- und Bedienungsanleitung BL220WRX blau (PDF)
• DIBt Zulassung Z-85.2-5 Baureihe BL220 (PDF)
